如何提高電解液對極片的浸潤效果？

1.電解質的概念是在電池的正極和負極之間起導電作用的離子導體。在充電和放電過程中，鋰離子在正極和負極之間來回傳輸。電解質對電池的充放電性能（高倍率和低倍率）、壽命（循環存儲）和溫度應用范圍有很大影響。合適的溶劑需要具有高介電常數和低粘度。常用的烷基碳酸酯如PC和EC具有強極性、高介電常數，但粘度高、分子間作用力大以及鋰離子在其中的緩慢運動。線性酯，如DMC（碳酸二甲酯）和DEC（碳酸乙酯），具有低粘度，但它們的介電常數也很低。因此，為了獲得具有高離子電導率的溶液，通常使用諸如PC+DEC和EC+DMC的混合溶劑。鋰離子電池中使用的電解液一般應滿足以下基本要求：a、離子電導率高，一般應達到1×10-3~2×10-2s/cm；B、 高的熱穩定性和化學穩定性，并且在寬的電壓范圍內不發生分離；C.寬的電化學窗口，在寬的電壓范圍內保持電化學性能的穩定性；D.與電池的其他部件，如電極材料、電極集電器和隔板具有良好的兼容性；

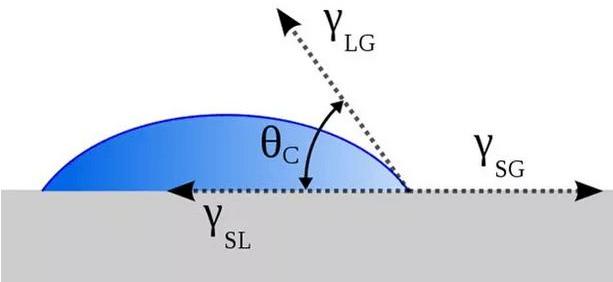

E.安全、無、無污染。2.電解質潤濕效應當鋰電池達到廢棄標準或突然失效時，經常會將其拆開，分析是什么原因導致電池性能衰減或暴跌。小編在分析鋰電池的拆解時發現，循環性能差的電池往往與電解液對極片的潤濕作用差有關。當電解質滲透效果不好時，離子傳輸路徑變得更遠，阻礙了鋰離子在正負電極之間的穿梭，不與電解質接觸的極片無法參與電池的電化學反應。同時，電池的界面電阻增加，影響鋰電池的倍率性能、放電容量和使用壽命。然后，為了避免各種缺點，我們需要想辦法讓電解液盡可能多地浸泡極片。當然，考慮到成本，我們需要使用盡可能多的電解質。3.如何提高電解質的潤濕性，這涉及到固體、液體和氣體的接觸。當電解液注入電池殼時，首先電解液會排出殼內的空氣，然后電解液會粘附在陽極和陰極活性材料的表面，一些電解液會通過繞組芯的隔膜進入陽極-隔膜-陰極之間。隨著時間的推移，會出現電解液浸泡極片，隔膜中的電解液反向浸泡極片的現象。當靜置時間足夠長時，極片的滲透會在表面張力的作用下達到平衡狀態。在這個過程中，將涉及物理化學中的一個概念“接觸角”（潤濕角）。如下圖所示，圖中藍色區域表示液體，灰色區域表示固體界面。那么藍色和灰色之間的接觸區域是固液接觸界面，液體的切線與固體界面相交的位置形成角度θ，其中接觸角度θ越小，電解質對極片或隔膜的潤濕性越好。

然而，在實際操作過程中，往往無法掌握電解液對極片的潤濕作用。根據上述電解質潤濕的原理，我們可以從以下幾點找到提高電解質對極片潤濕效果的方法：（1）改進注入工藝是最常規的方法，可以從注入效率、注入條件、，停留時間和注射模式。在真空條件下澆注液體不僅有利于電池中氣體的放電，而且可以降低氣體對電解液注入的阻力，有助于電解液滲透到極片中。其原理是，真空泵送和液體注入可以降低固-氣-液三相界面的氣相電阻，使電解質可以直接與極片接觸，從而減少滲透時間。通過延長真空下的靜置時間，可以確保電解液充分浸泡極片。注入液體后，隨著靜置時間的延長，電極液與極片之間的潤濕角逐漸減小，潤濕半徑逐漸增大，最終達到了良好的潤濕效果。為了避免電解液沒有完全滲入隔膜和極片的現象，可以分批注入電解液，方便電解液完全滲入極片。這種操作模式原則上是在電解液量不變的情況下，增加固液接觸的概率，擴大接觸面積，縮短滲透時間。（2） 提高繞芯過程的電解液滲透效果與電極材料的顆粒財產、極片的壓實密度和繞芯的緊密度無關。不同形貌和粒徑的正極、負極活性材料和導電劑對極片的潤濕作用明顯不同。原料的顆粒尺寸越大，越接近球形，電解質的滲透速率越大，潤濕時間越短。當桿件的壓實密度過大時，p……

e片減少，不利于電解液滲入極片。在保證電池低阻抗的條件下，有必要調整適當的壓實密度，以滿足電解液的滲透程度。同樣，電池單元堆疊或纏繞的緊密性也會影響電解質的滲透。當繞組松動時，正極隔膜負極之間的孔隙較大，積累的電解液量較多，導致一些地方富集，一些地方缺乏，這無疑對電池的性能有很大影響。當繞組緊密時，會影響電解液的滲透速度和效率，這也是不利的。（3） 通常用于添加電解質潤濕劑的電解質是有機溶劑，而極片是由無機材料制成的，因此吸收電解質的能力較弱。在電解液中添加添加劑也可以提高電解液的滲透性。劉芳芳等人使用氟醚材料作為電解質的添加劑。實驗結果表明，在電解液中加入少量潤濕劑可以有效縮短電池的填充時間，明顯提高電池的循環性能。然而，需要注意的是，當潤濕劑的用量達到1%時，會對循環性能產生負面影響。潤濕劑的本質是表面活性劑。這種潤濕劑具有表面活性高、熱穩定性高、可燃性低、化學穩定性高的優點。在電解液中加入潤濕劑后，可以降低液體的表面張力，提高電解液對極板的潤濕能力和滲透性，從而提高電池的電化學性能。通過上述方法，可以有效地提高電解液對極片的潤濕效果。縮短浸泡時間可以節省生產成本，提高浸泡效果，降低電池界面阻抗，提高生活材料的利用效率，進而提高電池容量和放電速率特性。1.電解質的概念是在電池的正極和負極之間起導電作用的離子導體。在充電和放電過程中，鋰離子在正極和負極之間來回傳輸。電解質對電池的充放電性能（高倍率和低倍率）、壽命（循環存儲）和溫度應用范圍有很大影響。合適的溶劑需要具有高介電常數和低粘度。常用的烷基碳酸酯如PC和EC具有強極性、高介電常數，但粘度高、分子間作用力大以及鋰離子在其中的緩慢運動。線性酯，如DMC（碳酸二甲酯）和DEC（碳酸乙酯），具有低粘度，但它們的介電常數也很低。因此，為了獲得具有高離子電導率的溶液，通常使用諸如PC+DEC和EC+DMC的混合溶劑。鋰離子電池中使用的電解液一般應滿足以下基本要求：a、離子電導率高，一般應達到1×10-3~2×10-2s/cm；B、 高的熱穩定性和化學穩定性，并且在寬的電壓范圍內不發生分離；C.寬的電化學窗口，在寬的電壓范圍內保持電化學性能的穩定性；D.與電池的其他部件，如電極材料、電極集電器和隔板具有良好的兼容性；

E.安全、無、無污染。2.電解質潤濕效應當鋰電池達到廢棄標準或突然失效時，經常會將其拆開，分析是什么原因導致電池性能衰減或暴跌。小編在分析鋰電池的拆解時發現，循環性能差的電池往往與電解液對極片的潤濕作用差有關。當電解質滲透效果不好時，離子傳輸路徑變得更遠，阻礙了鋰離子在正負電極之間的穿梭，不與電解質接觸的極片無法參與電池的電化學反應。同時，電池的界面電阻增加，影響鋰電池的倍率性能、放電容量和使用壽命。然后，為了避免各種缺點，我們需要想辦法讓電解液盡可能多地浸泡極片。當然，考慮到成本，我們需要使用盡可能多的電解質。3.如何提高電解質的潤濕性，這涉及到固體、液體和氣體的接觸。當電解液注入電池殼時，首先電解液會排出殼內的空氣，然后電解液會粘附在陽極和陰極活性材料的表面，一些電解液會通過繞組芯的隔膜進入陽極-隔膜-陰極之間。隨著時間的推移，會出現電解液浸泡極片，隔膜中的電解液反向浸泡極片的現象。當靜置時間足夠長時，極片的滲透會在表面張力的作用下達到平衡狀態。在這個過程中，將涉及物理化學中的一個概念“接觸角”（潤濕角）。如下圖所示，圖中藍色區域表示液體，灰色區域表示固體界面。那么藍色和灰色之間的接觸區域是固液接觸界面，液體的切線與固體界面相交的位置形成角度θ，其中接觸角度θ越小，電解質對極片或隔膜的潤濕性越好。

然而，在實際操作過程中，往往無法掌握電解液對極片的潤濕作用。根據上述電解質潤濕的原理，我們可以從以下幾點找到提高電解質對極片潤濕效果的方法：（1）改進注入工藝是最常規的方法，可以從注入效率、注入條件、，停留時間和注射模式。在真空條件下澆注液體不僅有利于電池中氣體的放電，而且可以降低氣體對電解液注入的阻力，有助于電解液滲透到極片中。其原理是，真空泵送和液體注入可以降低固-氣-液三相界面的氣相電阻，使電解質可以直接與極片接觸，從而減少滲透時間。通過延長真空下的靜置時間，可以確保電解液充分浸泡極片。注入液體后，隨著靜置時間的延長，電極液與極片之間的潤濕角逐漸減小，潤濕半徑逐漸增大，最終達到了良好的潤濕效果。為了避免電解液沒有完全滲入隔膜和極片的現象，可以分批注入電解液，方便電解液完全滲入極片。這種操作模式原則上是在電解液量不變的情況下，增加固液接觸的概率，擴大接觸面積，縮短滲透時間。（2） 提高繞芯過程的電解液滲透效果與電極材料的顆粒財產、極片的壓實密度和繞芯的緊密度無關。不同形貌和粒徑的正極、負極活性材料和導電劑對極片的潤濕作用明顯不同。原料的顆粒尺寸越大，越接近球形，電解質的滲透速率越大，潤濕時間越短。當桿件的壓實密度過大時，p……

e片減少，不利于電解液滲入極片。在保證電池低阻抗的條件下，有必要調整適當的壓實密度，以滿足電解液的滲透程度。同樣，電池單元堆疊或纏繞的緊密性也會影響電解質的滲透。當繞組松動時，正極隔膜負極之間的孔隙較大，積累的電解液量較多，導致一些地方富集，一些地方缺乏，這無疑對電池的性能有很大影響。當繞組緊密時，會影響電解液的滲透速度和效率，這也是不利的。（3） 通常用于添加電解質潤濕劑的電解質是有機溶劑，而極片是由無機材料制成的，因此吸收電解質的能力較弱。在電解液中添加添加劑也可以提高電解液的滲透性。劉芳芳等人使用氟醚材料作為電解質的添加劑。實驗結果表明，在電解液中加入少量潤濕劑可以有效縮短電池的填充時間，明顯提高電池的循環性能。然而，需要注意的是，當潤濕劑的用量達到1%時，會對循環性能產生負面影響。潤濕劑的本質是表面活性劑。這種潤濕劑具有表面活性高、熱穩定性高、可燃性低、化學穩定性高的優點。在電解液中加入潤濕劑后，可以降低液體的表面張力，提高電解液對極板的潤濕能力和滲透性，從而提高電池的電化學性能。通過上述方法，可以有效地提高電解液對極片的潤濕效果。縮短浸泡時間可以節省生產成本，提高浸泡效果，降低電池界面阻抗，提高生活材料的利用效率，進而提高電池容量和放電速率特性。

標簽：發現

汽車資訊熱門資訊
